Het EAS KS-systeem is een KOMO-gecertificeerd systeem voor het mechanisch koppelen van betonwapening. Het bestaat uit een vrouwelijk anker (KSCF) en een mannelijk anker (KSCM).

Dit systeem is gecertificeerd in categorie 1, wat betekent dat het geschikt is voor toepassingen met voornamelijk statische belastingen.

De ankers worden geproduceerd in Nederland, bij European Anchor Systems in Reek. Dankzij maatwerkoplossingen en snelle levering zorgen we voor maximale flexibiliteit – zodat jouw project nooit stil komt te liggen.

Het KS-systeem

Het EAS KS-systeem bestaat uit een verbinding tussen twee doorkoppelankers waarvan de ene een inwendige (KSCF) en de andere en uitwendige draad (KSCM) heeft, respectievelijk ook wel vrouwelijk en mannelijk anker genoemd. De KSCF/vrouwelijke ankers worden in het beton gestort waarna een KSCM/mannelijk anker bij de montage van het element middels een momentsleutel wordt bevestigd. Hiermee ontstaat een gecertificeerde verbinding van de wapening conform BRL 0504.

Specificaties

Door productie in Nederland kunnen wij snel schakelen en op dezelfde dag spoedopdrachten leveren indien nodig

KOMO-gecertificeerd volgens BRL 0504

Thermisch verzinkte uitvoering mogelijk voor betere corrosie bescherming.

B500B KOMO gecertificeerd bouwstaal en hulzen van precisiebuis uit S355 constructiestaal

Ankers

EAS KSCF Anker

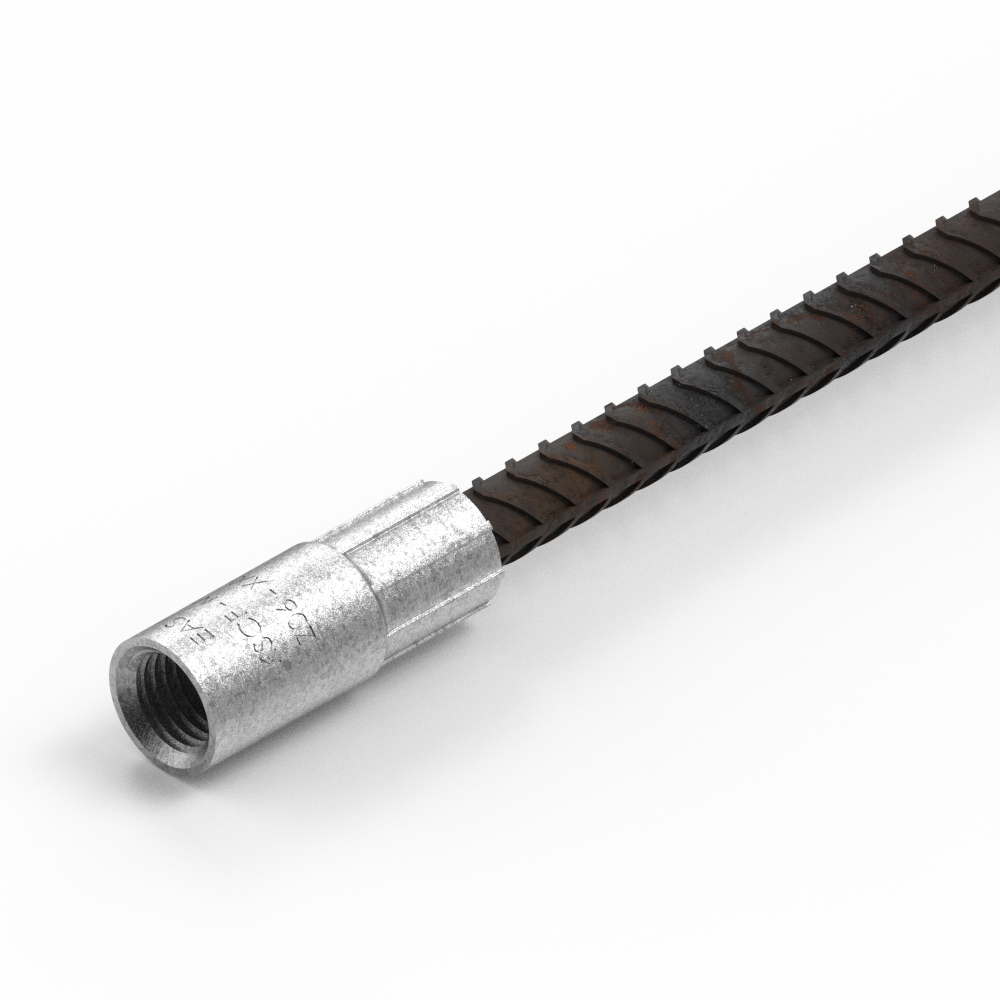

Het EAS KSCF-anker is de vrouwelijke versie in het KS-systeem. De huls is gemaakt van S355 materiaal volgens EN 10025-2 met een inwendige metrische draad conform ISO 261. Het bouwstaal is KOMO-gecertificeerd B500B stafmateriaal.Het KSCF-anker is beschikbaar met een electrolytisch of thermisch verzinkte huls.

EAS KSCM Anker

Het EAS KSCM-anker is de mannelijke versie in het KS-systeem. De huls is gemaakt van S355 materiaal volgens EN 10025-2 met een uitwendige metrische draad conform ISO 261. Het bouwstaal is KOMO-gecertificeerd B500B stafmateriaal. Het KSCM-anker is beschikbaar met een electrolytisch of thermisch verzinkte huls.

EAS DH Anker

EAS kan de doorkoppelankers ook uitvoeren met een dubbele huls. Het is mogelijk om twee vrouwelijke, mannelijke of een combinatie van mannelijk en vrouwelijk te bestellen. Voor ankers met dubbele huls geldt een speciale tolerantie. In de technische documentatie is hierover meer informatie te vinden.

Verschillende type ankers

Type 1

0˚ – 45˚

Type 2

46˚- 90˚

Type 3

91˚ – 135˚

Type 4

Dubbele buiging

Toebehoren

EAS nagelplaten

De kunststof nagelplaten worden gebruikt om de EAS KSCF doorkoppelankers aan de bekisting te bevestigen. De nagelplaten kunnen op twee manieren aan de bekisting worden bevestigd: met behulp van spijkers (spijkergaten aangegeven) of met lijm. De nagelplaat kan dan worden vastgeschroefd.

EAS Breekpennen

Voor bevestiging van de vrouwelijke doorkoppelankers aan de bekisting kan gebruikt worden gemaakt van een breekpen. Deze wordt vooraf in het anker geschroefd om vervolgens door een gat in de bekisting te worden gemonteerd. Na het storten kan de kop van de breekpen worden afgebroken om daarna eenvoudig met een schroevendraaier de rest van de breekpen te verwijderen. De breekpen is hiermee nagenoeg recht aan het betonoppervlak gemonteerd.

Totdat de breekpen is verwijderd op de bouwplaats voorkomt deze dat er vuil in de huls terecht komt.

EAS Afsluitdop

De EAS kunststof afsluitdoppen sluiten niet de gehele uitsparing af, maar alleen de schroefdraadhuls. Dit voorkomt vervuiling van de draad en garandeert zo een probleemloos gebruik van het systeem. De kunststof afsluitdoppen worden gewoon in de huls gedrukt.

KOMO & Criteria 73

In Criteria 73 is vastgelegd dat mechanische koppelingen, zoals het KS-systeem, moeten voldoen aan KOMO BRL 0504.

Voor producenten van constructieve betonelementen met een KOMO-certificaat is het verplicht om dit aan te tonen tijdens audits.

De doorkoppelsystemen van Van der Blij voldoen aan deze norm. Je toont dit eenvoudig aan door het KOMO-certificaat te overhandigen aan de auditor.

Het certificaat is hieronder te downloaden en staat ook achterin de technische documentatie.
