Het SB-systeem is een systeem om holle ruimtes in betonconstructies te realiseren. Verschillende diameters sparingsbuizen zijn KOMO gecertificeerd en voldoen aan BRL 2835 Sparingsbuizen in Betonconstructies. De toebehoren zoals afdekkappen en injectiedoppen vallen niet onder deze BRL.
KOMO gecertificeerd conform BRL 2835
Toleranties conform NEN-EN 523
Beproeft conform NEN-EN 524 en DIN 18542
Diameter verkrijgbaar van 32 mm t/m 125 mm
Sparingsbuizen leverbaar op maat van lengte 125 mm t/m 6.000 mm
Verzinkte en walsblanke uitvoering verkrijgbaar

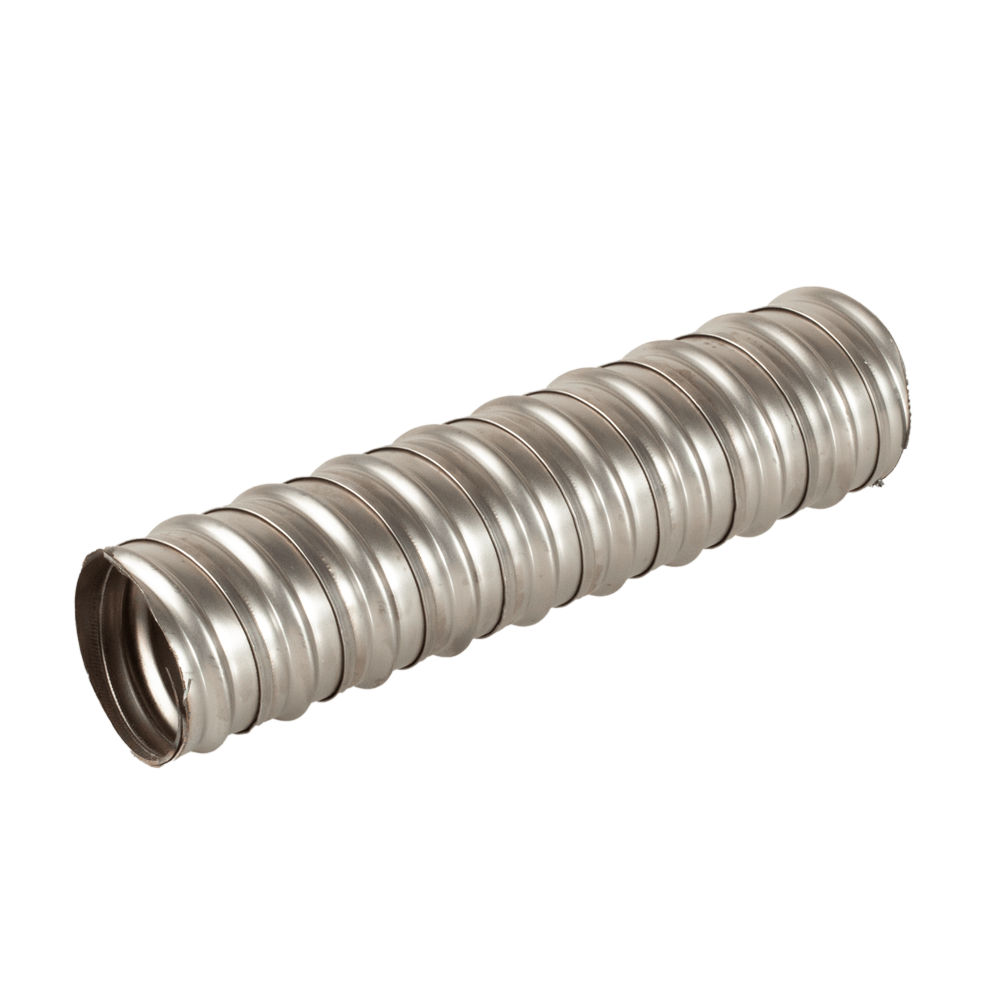

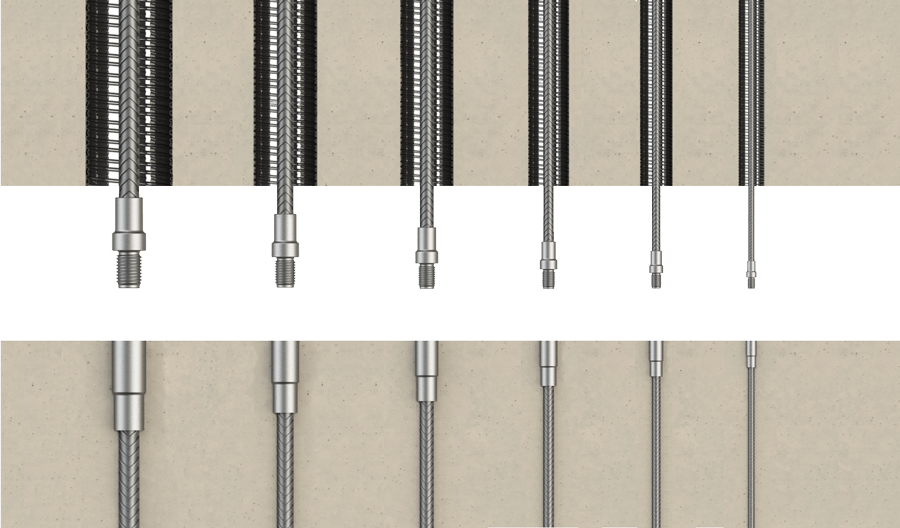

Met het EAS SB-systeem realiseer je holle ruimtes in betonconstructies, bijvoorbeeld om elementen te verbinden met doorkoppelankers. De geprofileerde, dunwandige stalen sparingsbuizen zijn leverbaar van Ø 32 t/m 125 mm. De meest gebruikte diameters zijn KOMO gecertificeerd volgens BRL 2835 en worden regelmatig door Kiwa geaudit.
Materiaal
KOMO gecertificeerde sparingsbuizen worden gemaakt van walsblank DC01 bandstaal volgens NEN-EN 10139, met een wanddikte van 0,26 mm. Elke levering bandstaal wordt bij binnenkomst gecontroleerd en heeft een 3.1-certificaat volgens NEN-EN 10204. Zonder KOMO-certificering zijn de buizen ook leverbaar in verzinkt materiaal en andere materiaaldiktes.
Corrosie en beton
Tijdens de productie krijgt iedere buis aan de buitenzijde automatisch een anti-corrosielaag van olie. Uit testen volgens DIN 18542 blijkt dat deze geen nadelig effect heeft op het bandstaal of het beton. Het systeem is geschikt voor gescheurd en ongescheurd normaal beton volgens EN 206, gewapend én ongewapend. Sla de buizen vochtvrij op tot ze worden ingestort.
Markering
Sparingsbuizen worden per diameter gebundeld en voorzien van een label. Bij KOMO gecertificeerde buizen staan hierop de productiedatum, het KOMO-certificaatnummer, de diameter, het KvK-nummer van EAS en een QR-code die direct naar de gebruiksaanwijzing verwijst.
Goed om te weten: alleen walsblanke sparingsbuizen kunnen KOMO gecertificeerd zijn, de BRL 2835 heeft geen betrekking op verzinkt bandstaal. Toebehoren zoals afdekkappen en injectiedoppen vallen niet onder de BRL. Het SB-systeem is niet bedoeld voor toepassingen met voorspanstaal.
Alle diameters op een rij. Elke sparingsbuis heeft een profielhoogte (H) van 3,5 mm en een wanddikte (T) van 0,26 mm, en is op maat leverbaar van 125 mm tot 6.000 mm lang. Standaard geldt een lengtetolerantie van ±1%: een buis van 3.000 mm is dus tussen 2.970 en 3.030 mm lang. Andere toleranties zijn op aanvraag mogelijk.
Artikelnummer
D1 [mm]
D2 [mm]
Gewicht [kg/m]
Koppelmof [Ø]
KOMO
5240SPAØ32….M
32
37
0,390
–
✓5240SPAØ38….M
38
43
0,430
–
✓5240SPAØ42….M
42
47
0,470
–
✓5240SPAØ51….M
51
56
0,538
–
✓5240SPAØ54….M
54
59
0,569
–
–
5240SPAØ57….M
57
62
0,585
–
–
5240SPAØ60….M
60
65
0,605
–
–
5240SPAØ63….M
63
68
0,626
–
✓5240SPAØ70….M
70
75
0,710
–
–
5240SPAØ72….M
72
77
0,740
–
✓5240SPAØ80….M
80
85
0,808
–
–
5240SPAØ81….M
81
86
0,819
86
✓5240SPAØ83….M
83
88
0,835
–
–
5240SPAØ86….M
86
91
0,890
–
–
5240SPAØ90….M
90
95
0,950
95
✓5240SPAØ91….M
91
96
1,005
–
–
5240SPAØ95….M
95
100
1,025
100
–
5240SPAØ100….M
100
105
1,045
105
✓5240SPAØ105….M
105
110
1,090
110
–
5240SPAØ110….M
110
115
1,180
–
–
5240SPAØ120….M
120
125
1,280
125
–
5240SPAØ125….M
125
130
1,365
–
–
Artikelnummer: op de puntjes komt de lengte in millimeters. Een sparingsbuis Ø 32 van 1.050 mm heeft bijvoorbeeld artikelnummer 5240SPAØ321050M.
KOMO: alleen de diameters met een ✓ zijn KOMO gecertificeerd. De certificering geldt voor alle lengtes van 125 mm tot 6.000 mm en uitsluitend voor walsblanke sparingsbuizen.
Koppelmof: twee sparingsbuizen koppel je met een koppelmof, die in de regel 5 mm groter is dan de buis. Andere maten koppelmoffen zijn op aanvraag leverbaar, neem hiervoor contact op met onze salesafdeling.
Montage
Voor het bevestigen van de EAS sparingsbuizen kan worden gekozen voor een hoogwaardige rubber fixatieprop. Deze is middels schroefdraad aan de bekisting te bevestigen. De fixatieprop is voorzien van een snelschroefdraad. Na ontkisten is de fixatieprop eenvoudig uit de sparingsbuis te verwijderen.
Montage
Voor het bevestigen van de EAS sparingsbuizen op stalen bekistingen kan worden gekozen voor een hoogwaardige polyurethaan fixatieprop met magneet. Deze is middels schroefdraad aan de bekisting te bevestigen. De magnetische fixatieprop is voorzien van een snelschroefdraad. Na ontkisten is de magnetische fixatieprop eenvoudig uit de sparingsbuis te verwijderen.
Montage
Na het instorten van de sparingsbuis, kan deze worden afgesloten middels de afdekkap. Voor alle diameters is een afdekkap te verkrijgen. De afdekkap voorkomt indringing van vocht en vuil tot het element is gemonteerd. De afdekkap heeft een flens die de sparingsbuis in ingestorte toestand volledig afdekt.
Afwerking

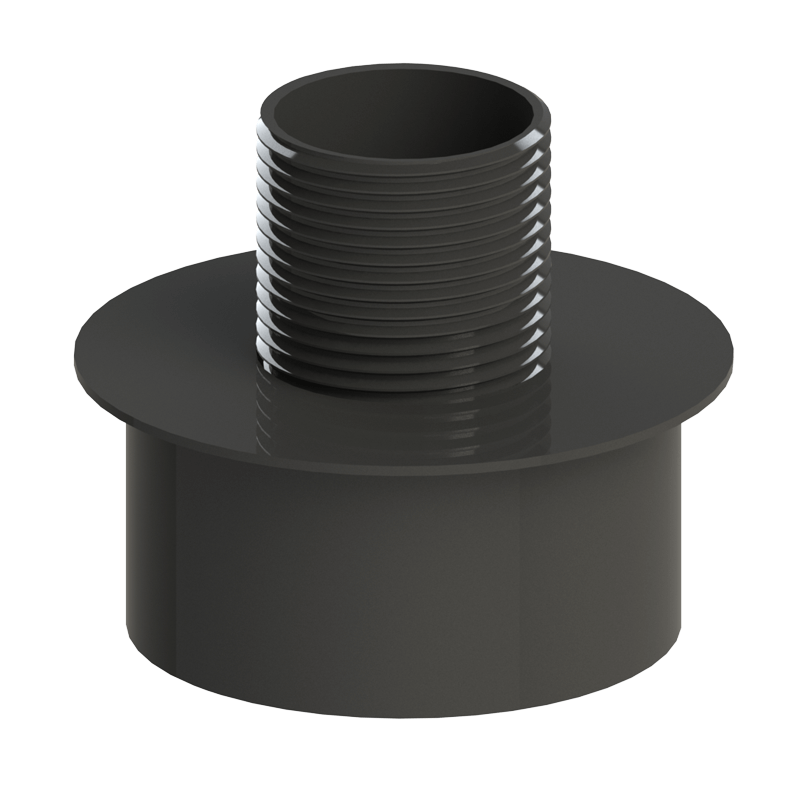

Sparingsbuizen kunnen worden voorzien van een flexibele vulslang. Om deze vulslang aan de sparingsbuis te bevestigen kan worden gekozen voor het gebruik van de kunststof injectiedop. Alle doppen hebben een verloop naar 38 mm die correspondeert met de opening van de vulslang.
Afwerking
Sparingsbuizen kunnen worden volgegoten met beton. Hiervoor kan een vulslang worden gebruikt. Deze flexibele vulslang maakt het mogelijk om zonder buiging van de sparingbuis de opening op een andere plek op de bekisting te positioneren. De vulslang kan middels de injectiedop aan de sparingsbuis worden bevestigd aan de ene zijde en middels een magnetische of rubberen fixatieprop aan de bekisting. De vulslang wordt standaard geleverd op rollen van 30 meter.
